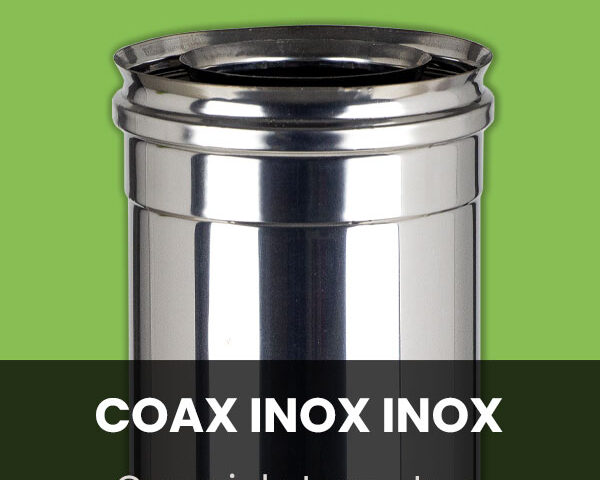

Coax Inox-Inox

Coax PPS-Inox

Febbraio 20, 2024

ISO 10 PPS – PPS Rame

Febbraio 20, 2024

Descrizione

Il sistema “COAX INOX-INOX” è composto da elementi componibili rigidi coassiali con finitura lucida BA esternamente, (su richiesta in Ral) e sono realizzati con parete interna in acciaio inox AISI 316L (1.4404) di spessore 0,4 mm per i diametri Interni 80-100, e in spessore 0,4 mm standard di serie in Aisi 304 per la parete esterna. Gli elementi sono conformi agli standard previsti dalla marcatura CE secondo la normativa EN 1856/1/EN 14989-2. L'intercapedine tra il tubo interno ed in tubo esterno permette la ventilazione-aereazione e/o l'adduzione dell'aria comburente al generatore installato. Gli elementi interni hanno un innesto a bicchiere maschio-femmina con sede della guarnizione a triplo labbro. Per la parete esterna è utilizzato un incastro a tenuta meccanica tramite l’utilizzo della fascetta di giunzione.

Applicazioni

Condotto, canale da fumo, camini metallici
Sistemi fumari metallici modulari
Evacuazione di fumi secchi o umidi, in pressione o depressione
Dall'apparecchio all'atmosfera

Combustibili e utilizzo prodotto idoneo con

Applicazione del prodotto

Download

Catalogo prodotto

Download

Certificazione D.O.P.

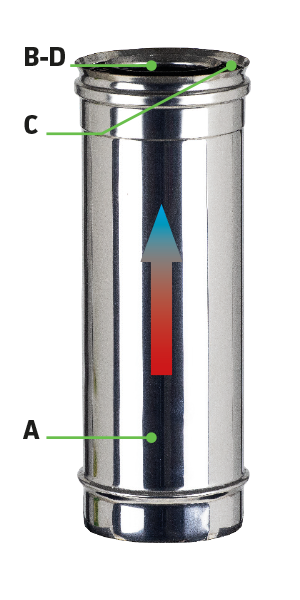

A: Parete esterna Acciaio inox AISI 304 sp.4/10

B: Parete interna AISI 316L (1.4404) Sp. 4/10

C: Intercapedine di aereazione, ventilazione o aspirazione Sp.25mm

D: Guarnizione in silicone da (-90 a +200°C)

Utilizzo con guarnizione

T200 - P1 - W - V2 - L50040 - O (50) (D.80 -100)

SISTEMA CAMINO EN 1856/1: NORMA DI RIFERIMENTO

T200: Classe di temperatura (200°C)

P1: Classe di pressione (P1: 200Pa)

W: Resistenza e tenuta alla condensa (W: Umido)

V2: Resistenza alla corrosione (Si)

L50: Specifica materiale (acciaio 1.4404 AISI 316L)

040: Spessore Materiale (040 spessore 4/10)

O: Resistenza al fuoco di fuliggine (O: no - G: si)

(xx): Distanza dai materiali combustibili in mm

Distanza in condizioni di normale funzionamento: (50): dal D.80 al D.100

Utilizzo senza guarnizione

T600 - N1 - W - V2 - L50040 - G (80) (Utilizzo come coibentato aria - intercapedine chiusa)

T600 - N1 - W - V2 - L50040 - G (100) (Utilizzo come coassiale aspirazione - Intercapedine aperta)

SISTEMA CAMINO EN 1856/1: NORMA DI RIFERIMENTO

T600: Classe di temperatura (600°C)

N1: Classe di pressione (N1: 40Pa)

D: Resistenza e tenuta alla condensa (D: Secco)

V2: Resistenza alla corrosione (Si)

L50: Specifica materiale (acciaio 1.4404 AISI 316L)

040: Spessore Materiale (040 spessore 4/10)

G: Resistenza al fuoco di fuliggine (O: no - G: si)

(zz): Distanza dai materiali combustibili in mm - M=misurato

Distanza in condizioni di fuoco di fuliggine: (100): D.80 - D.100
