Descrizione

Il sistema “ISO 10 05” è composto da elementi componibili rigidi con finitura lucida BA, e verniciatura nera RAL 9005 siliconica. Gli elementi sono realizzati con parete interna in acciaio inox AISI 316L (1.4404) di spessore 0,5 mm per i diametri Interni 80-100 mentre la parete esterna in acciaio inox AISI 304, conformi agli standard previsti dalla marcatura CE secondo la normativa EN 1856/1. La coibentazione è realizzata in lana minerale, alta densità spessore 10 mm, da blocco pressato per gli elementi lineari, e insufflata ad alta densità per gli elementi di connessione e accessori, tramite macchinari di ultima generazione. Gli elementi interni hanno un innesto a bicchiere maschio-femmina con sede della guarnizione a triplo labbro. Per la parete esterna è utilizzato un incastro a tenuta meccanica tramite l’utilizzo della fascetta di giunzione.

Applicazioni

Condotti, canali da fumo
Camini metallici
Evacuazione di fumi secchi o umidi
In pressione o depressione
Dall’apparecchio all’atmosfera

Combustibili e utilizzo prodotto idoneo con

Applicazione del prodotto

Download

Catalogo prodotto

Download

Certificazione D.O.P.

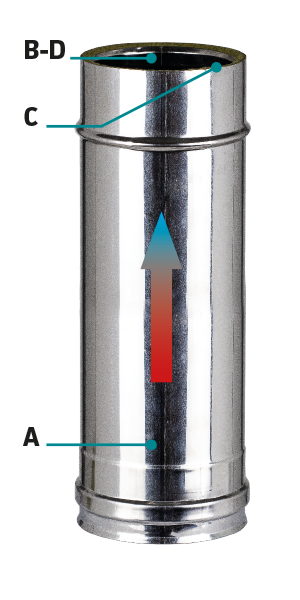

A: Parete esterna Acciaio inox AISI 304 sp.5/10 - Cuprinox Sp.5/10 - RAL 9005

B: Parete interna AISI 316L (1.4404) Sp. 5/10

C: Isolante Alta Densità Min 90Kg/m3 - Sp.10mm

D: Guarnizione in silicone da (-90 a +200°C)

Utilizzo con guarnizione

EN 1856/1 09 : T200 - P1 - W - V2 - L50050 - O (xx) (D.80 -100 INTERNO)

SISTEMA CAMINO EN 1856/1: NORMA DI RIFERIMENTO

T200: Classe di temperatura (200°C)

P1: Classe di pressione (P1: 200Pa)

W: Resistenza e tenuta alla condensa (W: Umido)

V2: Resistenza alla corrosione (Si)

L50: Specifica materiale (acciaio 1.4404 AISI 316L)

050: Spessore Materiale (050 spessore 5/10)

O: Resistenza al fuoco di fuliggine (O: no - G: si)

(xx): Distanza dai materiali combustibili in mm

Distanza in condizioni di normale funzionamento: (30): dal D.80 Al D.100

Utilizzo senza guarnizione

EN 1856/1 09 : T600 - N1 - D - V2 - L50050 - G (zz) (D.80 -100 INTERNO)

SISTEMA CAMINO EN 1856/1: NORMA DI RIFERIMENTO

T600: Classe di temperatura (600°C)

N1: Classe di pressione (N1: 40Pa)

D: Resistenza e tenuta alla condensa (D: secco)

V2: Resistenza alla corrosione (Si)

L50: Specifica materiale (acciaio 1.4404 AISI 316L)

050: Spessore Materiale (050 spessore 5/10)

G: Resistenza al fuoco di fuliggine (O: no - G: si)

(zzM): Distanza dai materiali combustibili in mm - M=misurato

Distanza in condizioni di fuoco di fuliggine: (120M) : dal D.80 al D.100
